G5 End Cap Wiring

ပထမဦးစွာ ကျေးဇူးပြု၍ ရှင်းလင်းပေးပါ- "ဝါယာကြိုး" ကို အတိအကျဆိုလိုပါသည်။

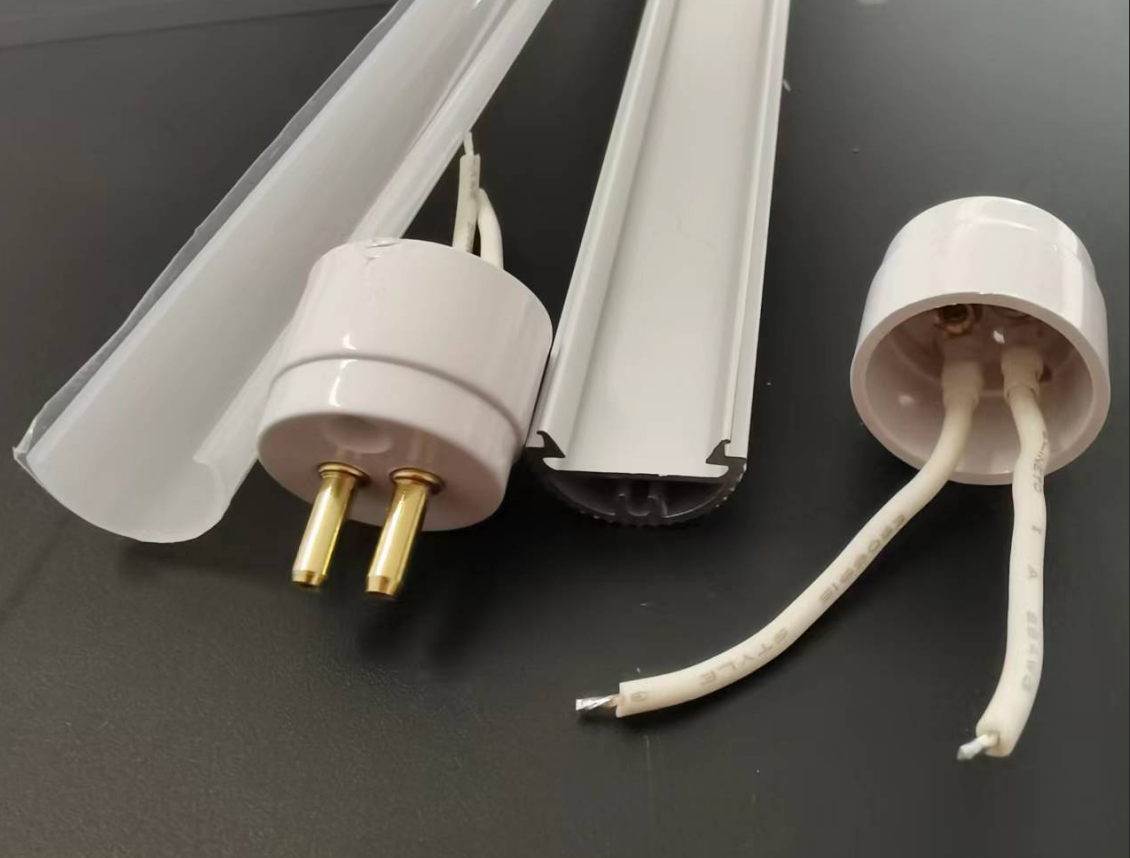

T5 နှင့် G5 LED Tubes များ၏ထုတ်လုပ်မှုလုပ်ငန်းစဉ်တွင်၊ "single-wire/multi-wire/wireless" သည် အများအားဖြင့် end cap မှလာသော ဝါယာကြိုးအရေအတွက်ကို ရည်ညွှန်းသည်၊၊ tube ကိုယ်တိုင် power supply method ( single-end/double-ended power supply) ကို ရည်ညွှန်းပါသည်။ ဒီသဘောတရားနှစ်ခုဟာ အလွယ်တကူ ရှုပ်ထွေးပါတယ်။

• ကြိုးတစ်ချောင်း-အဆုံးအဖုံးသည် ဝိုင်ယာတစ်ချောင်းတည်းကိုသာ ထုတ်လွှတ်သည်၊ အများအားဖြင့် တိုက်ရိုက်ဝါယာကြိုး (L) သို့မဟုတ် ကြားနေဝါယာကြိုး (N)။
• Multi-wire (ဝါယာကြိုးနှစ်ထပ်):အဆုံးအဖုံးသည် ဝိုင်ယာနှစ်ခုကို ထုတ်လွှတ်သည်၊ အများအားဖြင့် တိုက်ရိုက်ဝါယာကြိုးတစ်ခုနှင့် ကြားနေဝါယာတစ်ခု။
• ကြိုးမဲ့-အဆုံးထုပ်ကိုယ်တိုင်က မည်သည့်ဝါယာကြိုးများကိုမှ မထုတ်ပါ။ G5 pin နှစ်ခုသာရှိသည်။

ဒါကိုရှင်းပြီးတာနဲ့ နောက်ဆက်တွဲပေါင်းစပ်ယုတ္တိဗေဒက နားလည်ရလွယ်ပါတယ်။

ပေါင်းစပ်မှု 1- One End Single-wire + One End Wireless → Single-ended Powered Tube

ဤသည်မှာ စျေးကွက်တွင် T5 ပေါင်းစပ် LED ပြွန်များအတွက် အသုံးအများဆုံးပုံစံဖြစ်သည်။

ချိတ်ဆက်မှုနည်းလမ်းပါဝါအား ကြိုးတစ်ချောင်းမှသာလျှင် ထောက်ပံ့ပေးသည်။ ဤဝါယာကြိုး တစ်ခုတည်းသည် တိုက်ရိုက် သို့မဟုတ် ကြားနေဝါယာ တစ်ခုခုကို ချိတ်ဆက်ပေးကာ အခြားဝိုင်ယာ (Live သို့မဟုတ် ကြားနေ) သည် မီးအိမ်အတွင်းရှိ ဆားကစ်မှတစ်ဆင့် အခြားတစ်ဖက်ရှိ ပင်သို့ တိုက်ရိုက်ချိတ်ဆက်ထားသည်။ ကြိုးမဲ့အဆုံးတွင်၊ ပင်နံပါတ်တစ်ခုသည် စက်ပိုင်းဆိုင်ရာ ပြုပြင်ခြင်းနှင့် လျှပ်ကူးနိုင်မှုတို့အတွက် တာဝန်ရှိပြီး အခြားပင်သည် ချိတ်ဆက်မှုမရှိဘဲ သို့မဟုတ် အတွင်းတွင် ရှော့ပင်းဖြတ်သွားနိုင်သည်။

သို့သော်၊ အရေးကြီးသောထုတ်လုပ်မှုအသေးစိတ်တစ်ခုရှိသည်- T5 G5 မီးအိမ်ကိုင်ဆောင်သူ၏ pin အကွာအဝေးသည် 5 မီလီမီတာသာရှိသည်။ အဆုံးတစ်ခုအား ပါဝါဖွင့်ထားသောအခါတွင် ပင်နံပါတ်နှစ်ခုသည် အလွန်နီးကပ်နေပြီး မသင့်လျော်သောအတွင်းပိုင်းဝါယာကြိုးများသည် ဝါယာရှော့ဖြစ်စေနိုင်သည်။ ထို့ကြောင့်၊ ဝိုင်ယာကြိုးအဆုံးအဖုံးအတွင်းရှိ လျှပ်ကာနှင့် ဝိုင်ယာကြိုးပုံစံသည် အဆုံးထုပ်ပေးသွင်းသူ၏ လက်မှုပညာ၏ အဓိကညွှန်ပြချက်တစ်ခုဖြစ်သည်။

လျှောက်လွှာအခြေအနေများ-ရုံးခန်းအလင်းရောင်၊ စူပါမားကက်စင်မီးများ၊ ကက်ဘိနက်မီးများ၊ ပြခန်းမီးများ။ ဤမီးချောင်းအမျိုးအစားများသည် ပုံမှန်အားဖြင့် ပါဝါထည့်သွင်းမှုတစ်ခုသာလိုအပ်ပြီး၊ ရိုးရှင်းသောတပ်ဆင်မှုတစ်ခုသာလိုအပ်ပြီး ပေါင်းစပ်အသုံးပြုသူများအနေဖြင့် လျှပ်စစ်အသိပညာမလိုအပ်ပါ။

ပေါင်းစပ်နှစ်ခု- တစ်ဖက်စီမှ ကြိုးတစ်ချောင်း → နှစ်ချက်ပါသော ပါဝါသုံး မီးချောင်းပြွန်

ဤနည်းလမ်းသည် အင်ဂျင်နီယာပြုပြင်မွမ်းမံရေး ပရောဂျက်များတွင် အသုံးများသည်။

ချိတ်ဆက်မှုနည်းလမ်း-မီးအိမ်၏အစွန်းနှစ်ဖက်ရှိ မီးအိမ်ခေါင်းများမှ ဝိုင်ယာကြိုးတစ်ခုကို ပို့ဆောင်ပါ။ တစ်ဖက်ကို တိုက်ရိုက်ဝါယာကြိုး (L) နှင့် အခြားတစ်ဖက်ကို ကြားနေဝါယာကြိုး (N) သို့ ချိတ်ဆက်ပါ။ Current သည် တစ်ဖက်မှ တစ်ဖက်မှ အပြင်သို့ စီးဆင်းသည်။ မီးခွက်အတွင်းရှိ G5 ပင်ချောင်းနှစ်ခုကို လျှပ်ကူးပစ္စည်းတစ်ခုအဖြစ် အတိုချုံ့ထားသည်။

အင်ဂျင်နီယာတွင် အဘယ်ကြောင့် နှစ်မျိုးသုံးပါဝါထောက်ပံ့မှုကို ပိုနှစ်သက်သနည်း။မီးချောင်းဟောင်းများကို ပြန်လည်ပြုပြင်သည့်အခါ၊ မူလ G5 ကိုင်ဆောင်သူများသည် အများအားဖြင့် အပြိုင်ချိတ်ဆက်ထားသောကြောင့် ပင်တန်းနှစ်ခုသည် အတွင်းပိုင်းပြတ်တောက်သွားသောကြောင့် ဖြစ်သည်။ Dual-ended မီးချောင်းများကို အပြိုင်မဟုတ်သော ကိုင်ဆောင်သူနှင့် အစားထိုးရန် မလိုအပ်ဘဲ ဤကိုင်ဆောင်သူ အမျိုးအစားနှင့် တိုက်ရိုက် လိုက်လျောညီထွေဖြစ်စေနိုင်သည်။ အပြိုင်ကိုင်ဆောင်ထားသော တစ်ခုတည်းသောမီးခွက်ကို တပ်ဆင်ထားပါက ပါဝါဖွင့်လိုက်သည်နှင့် ချက်ချင်းပင် ဝါယာရှော့ဖြစ်သွားသည်။ ဟောင်ကောင် အင်ဂျင်နီယာ အသိုင်းအဝိုင်းတွင် ဤအရာသည် ဖြစ်ပျက်ခဲ့သည်၊ အချို့က ကိုင်ဆောင်ထားသည့် ပလတ်စတစ်ဘူးခွံကိုပင် မီးရှို့ကြသည်။

ထုတ်လုပ်မှု ကြိုတင်ကာကွယ်မှုများ-တပ်ဆင်နေစဉ်အတွင်း ပြောင်းပြန်ဝါယာကြိုးများကို ရှောင်ရှားရန် dual-ended lamp cap ၏အစွန်းနှစ်ဖက်စလုံးတွင် ခဲများ ပါရှိသင့်သော်လည်း ဝိုင်ယာအရောင်များသည် ပြတ်ပြတ်သားသား ခွဲခြားသိမြင်နိုင်ရမည် (ဥပမာ၊ တစ်စွန်းတစ်စ L ၊ အခြား N) ကို တပ်ဆင်နေစဉ်အတွင်း ပြောင်းပြန်ဝါယာကြိုးများကို ရှောင်ရှားရပါမည်။ ထို့အပြင်၊ dual-end fluorescent မီးအိမ်၏အတွင်းပိုင်းဝါယာကြိုးများသည်အစွန်းနှစ်ခုကြားတွင်လျှပ်စစ်ဆက်သွယ်မှုမရှိကြောင်းသေချာစေရမည်။ မဟုတ်ရင် ဆီမီးက ရှော့တိုက်သွားလိမ့်မယ်။

လျှောက်လွှာအခြေအနေများ-စက်ရုံအလုပ်ရုံများ၊ ကားရပ်နားရန်နေရာများ၊ ဂိုဒေါင်များနှင့် ထောက်ပံ့ပို့ဆောင်ရေးစင်တာများ။ ဤနေရာများတွင် မကြာခဏ မီးချောင်းဟောင်းများ ကိုင်ဆောင်ထားသော မီးချောင်းများကို ပြန်လည်ပုံသွင်းရန် လိုအပ်ပြီး နှစ်ခုပါဝါထောက်ပံ့မှု ဖြေရှင်းချက်များသည် ပိုမိုကောင်းမွန်သော လိုက်ဖက်ညီမှုကို ပေးပါသည်။

ပေါင်းစပ် 3- တိုက်ရိုက်ဝါယာကြိုး (Dual-wire) နှင့် အဆုံးတစ်ခု + ကြိုးမဲ့ အဆုံးအဖုံးပါသော အဆုံးတစ်ခု → အဆင့်မြှင့်တင်ထားသော တစ်ခုတည်းသော ပါဝါထောက်ပံ့မှု

ဤပေါင်းစပ်မှုသည် ပိုမိုကောင်းမွန်သော ဘေးကင်းမှုနှင့် ယုံကြည်စိတ်ချရမှု လိုအပ်ချက်များရှိသော အခြေအနေများအတွက် သင့်လျော်သော တစ်ခုတည်းသော ပါဝါထောက်ပံ့မှု၏ အဆင့်မြှင့်ဗားရှင်းဖြစ်သည်။

ချိတ်ဆက်မှုနည်းလမ်း-ပါဝါထောက်ပံ့ရေးအဆုံးအဖုံးသည် ယာဉ်မောင်းပါဝါထောက်ပံ့ရေး သို့မဟုတ် AC ပါဝါများသို့ တိုက်ရိုက်ချိတ်ဆက်ကာ တိုက်ရိုက်နှင့် ကြားနေဝိုင်ယာများကို ထုတ်ပေးသည်။ ကြိုးမဲ့အဆုံးအား စက်ပိုင်းဆိုင်ရာ ပံ့ပိုးမှုနှင့် ဆားကစ်ချိတ်ဆက်မှုအတွက်သာ အသုံးပြုထားပြီး ပါဝါထည့်သွင်းမှုကို မကိုင်တွယ်ပါ။

Single-Wire Single-Ended Solution နှင့် ကွာခြားချက်-single-wire single-ended solution တွင်၊ ဆီမီးပြွန်၏အတွင်းပိုင်းဝါယာကြိုးသည် "ဝါယာကြိုးတစ်ချောင်းဝင်ရောက်ပြီး အခြားတစ်ဖက်သို့ ချိတ်ဆက်ထားသည့် အတွင်းပိုင်းသို့ချိတ်ဆက်သည့်ဝါယာကြိုး" ဒီဇိုင်းတစ်ခု လိုအပ်ပါသည်။ ဆန့်ကျင်ဘက်အားဖြင့်၊ dual-wire single-ended solution တွင်၊ တိုက်ရိုက်နှင့် ကြားနေဝါယာကြိုးများကို တူညီသောအဆုံးအဖုံးမှတစ်ဆင့် မိတ်ဆက်ထားသောကြောင့် ပိုမိုတိုက်ရိုက်အတွင်းပိုင်းပတ်လမ်းဒီဇိုင်းကို ရရှိစေကာ ဖြစ်နိုင်ခြေရှိသော ချို့ယွင်းချက်အမှတ်များကို လျှော့ချပေးပြီး ဘေးကင်းမှုကို ပိုမိုကောင်းမွန်စေပါသည်။

ထုတ်လုပ်မှု အားသာချက်များပေါင်းစပ် T5 မီးအိမ်ပြွန်ထုတ်လုပ်သူများအတွက်၊ ဤနည်းလမ်းသည် single-ended end caps များကိုအသုံးပြုခြင်းထက် ပိုမိုမြင့်မားသော တပ်ဆင်မှုထိရောက်မှုကို ပေးပါသည်။ ပါဝါကြိုးများအားလုံးကို တစ်ဖက်တွင် စုစည်းထားသောကြောင့် မီးချောင်းအတွင်း ဖြတ်ကူးရန် ဝိုင်ယာကြိုးများ မလိုအပ်သောကြောင့် အတွင်းပိုင်းပတ်လမ်းများ ပြတ်တောက်မှုအန္တရာယ်ကို လျှော့ချပေးသည်။

အပလီကေးရှင်းများဆေးဘက်ဆိုင်ရာအလင်းရောင်၊ ပညာရေးအလင်းရောင်၊ အဆင့်မြင့်စီးပွားရေးဆိုင်ရာပြသမှုများ။
